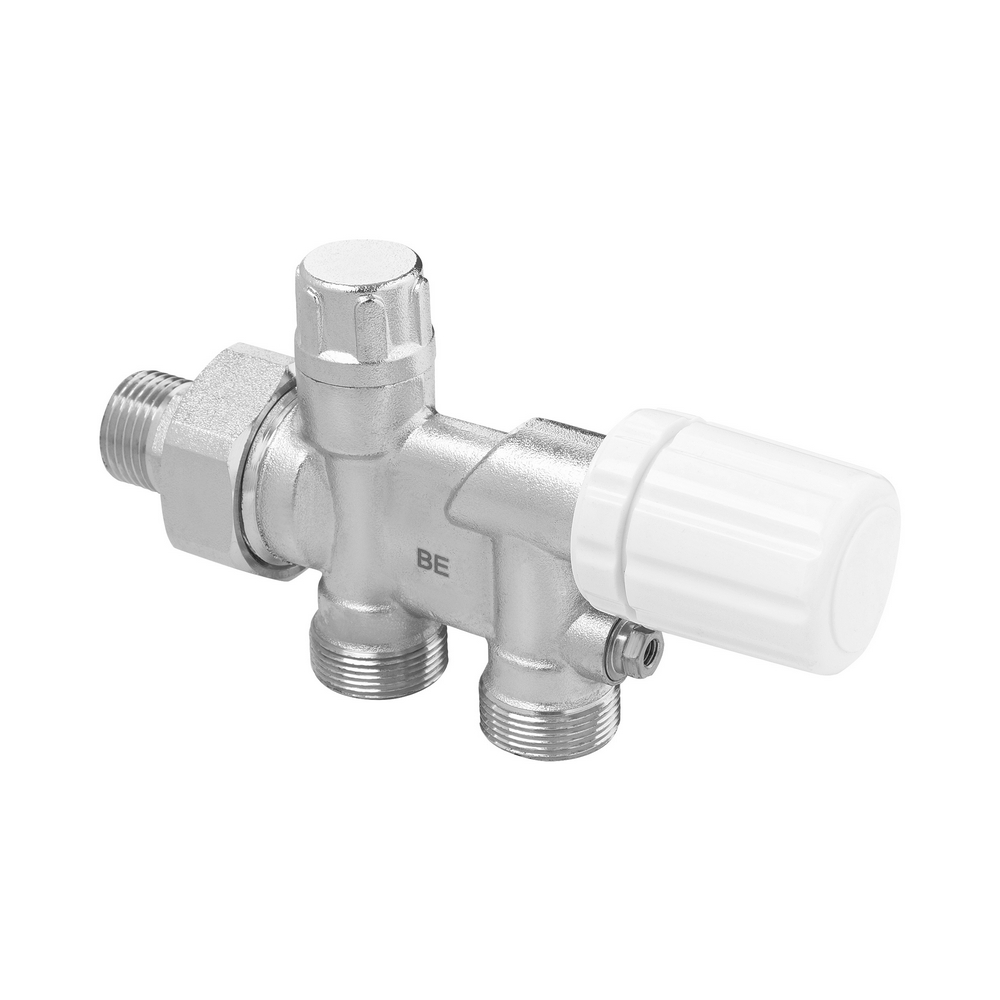

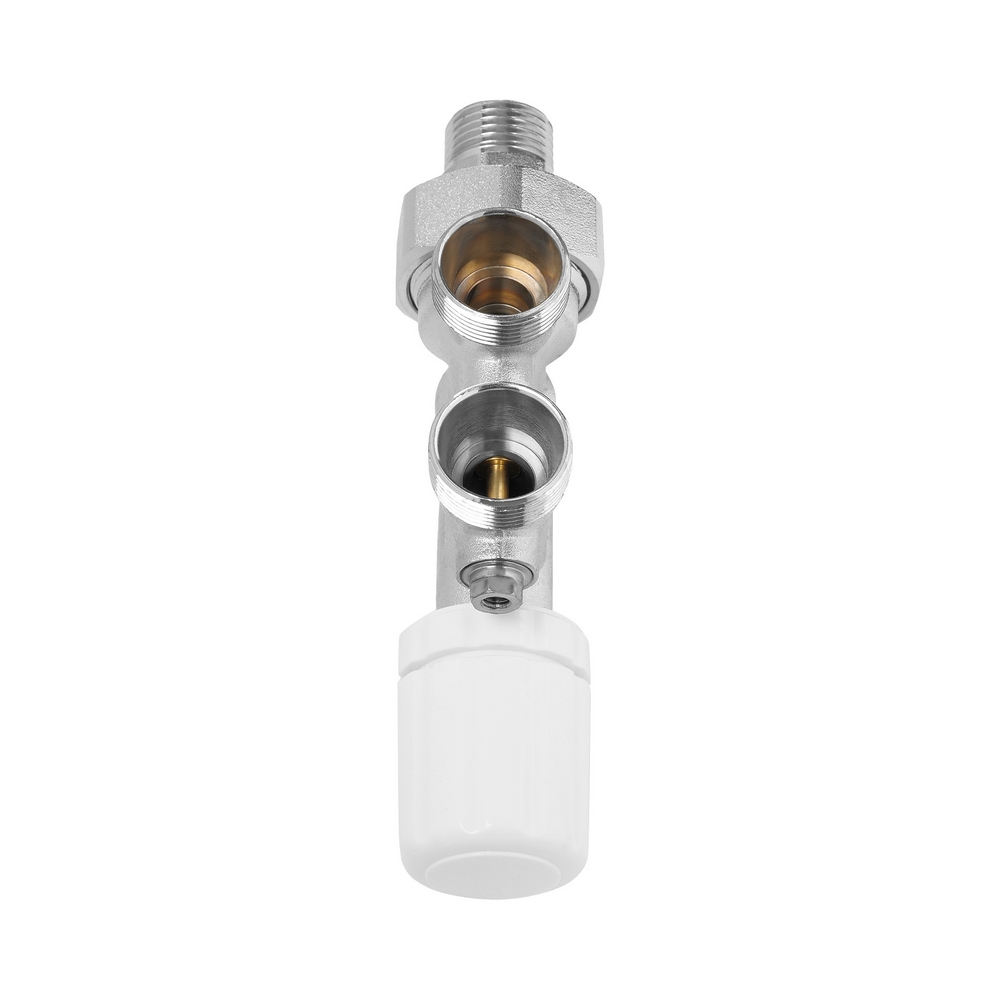

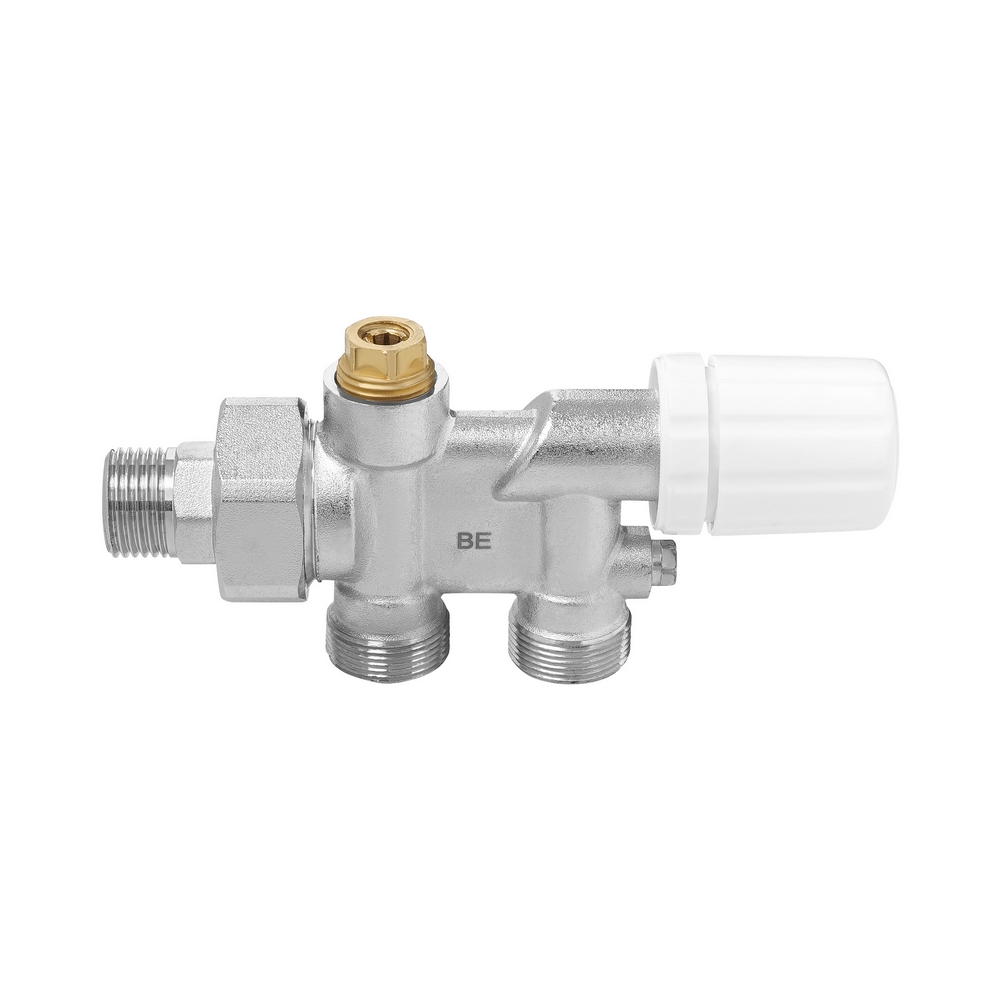

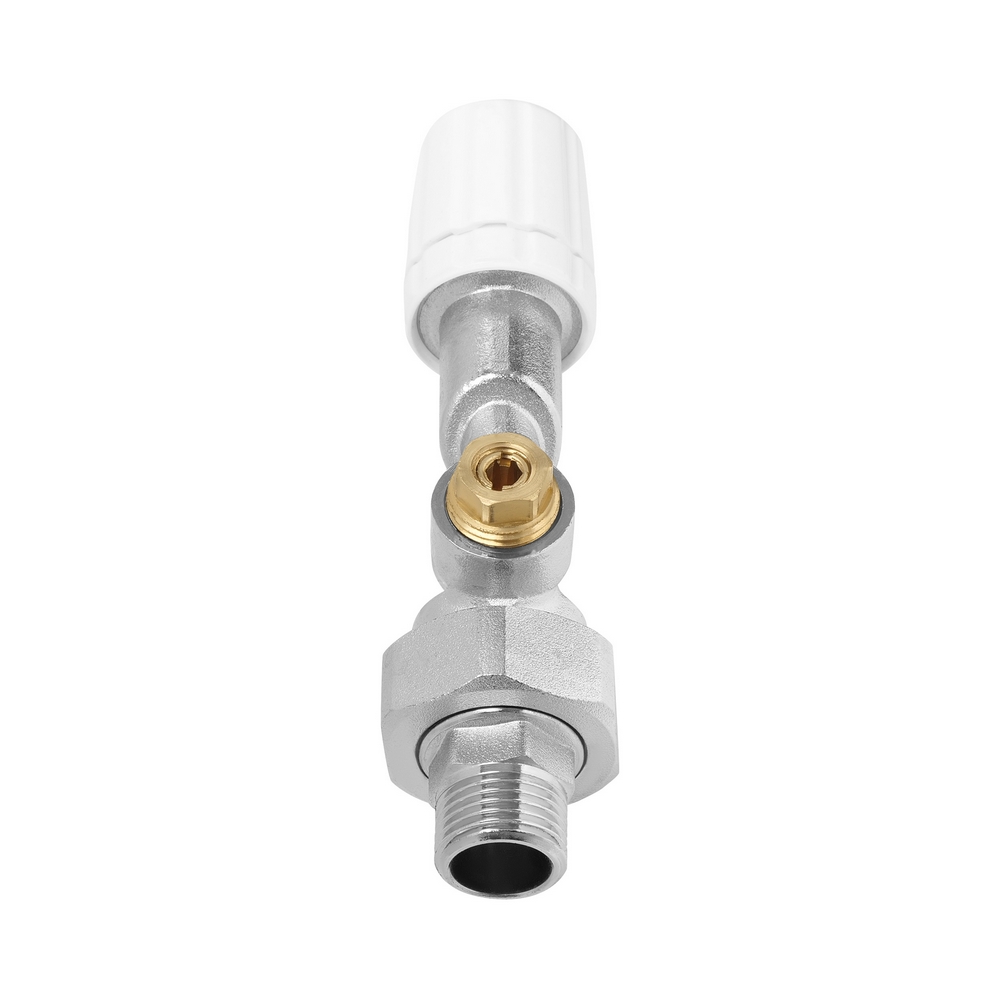

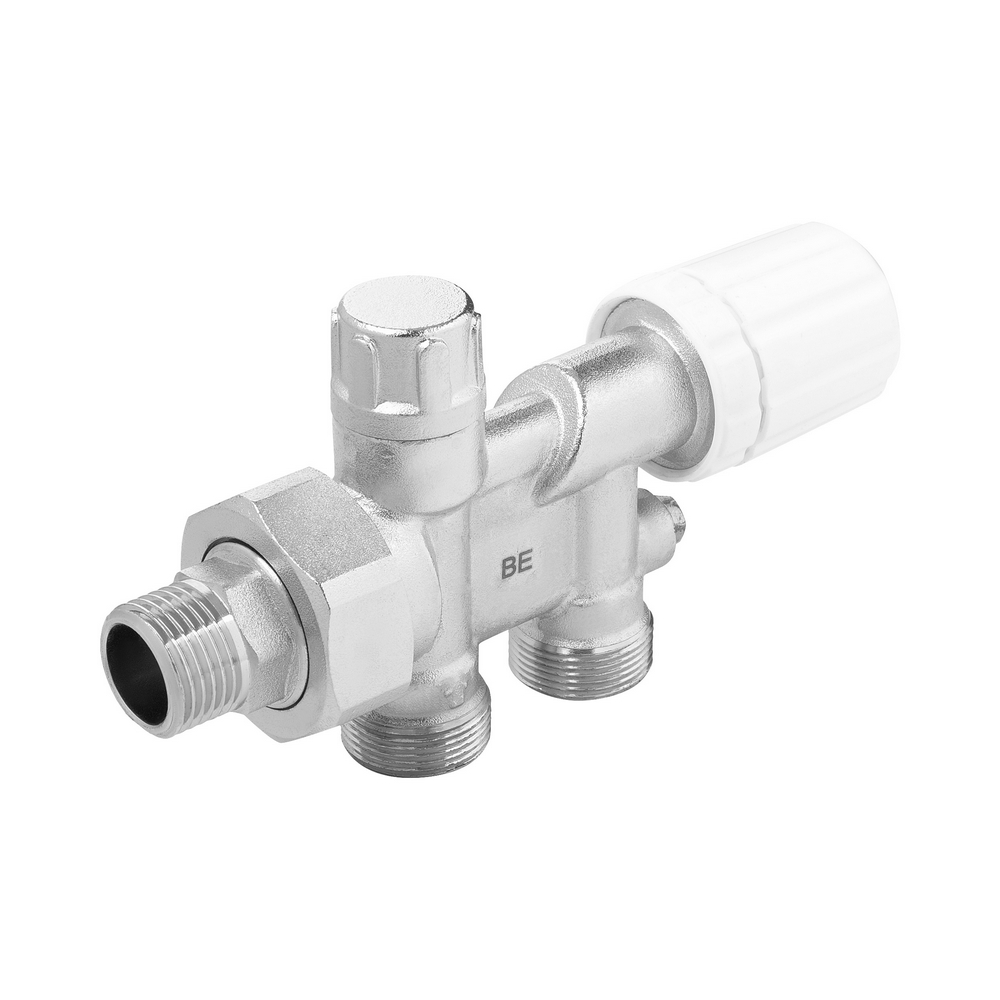

Клапан 4-х ходовой распределительный НР/НР - евроконус

Термостатический комплект для нижнего бокового подключения радиатора, для однотрубной / двухтрубной системы отопления.


Термостатический узел регулировки VR339 предназначен для нижнего одностороннего подключения радиаторов водяного отопления, применяется в однотрубных и двухтрубных системах отопления для обвязки отопительного прибора (радиатора).

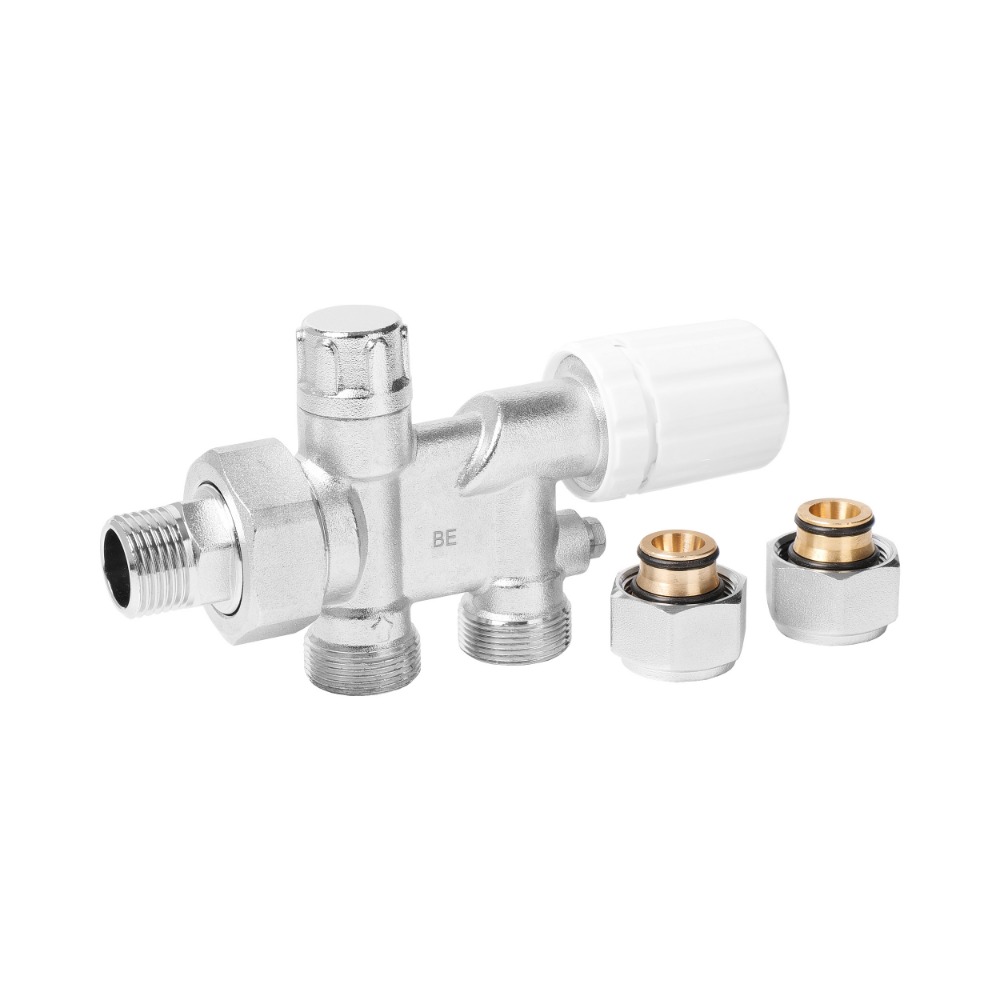

VR339 включает в себя ручной термостатический клапан с ручной регулировкой, запорный вентиль для регулирования расхода жидкости через полость радиатора, резьбовые штуцера для подсоединения к первичному контуру подачи теплоносителя и обратной линии с метрической резьбой М24х19 под евроконус,  штуцер для присоединения к радиатору с резьбой 1" (4), отсекатель для регулирования расхода жидкости через полость байпаса (5). Отсекатель позволяет установить клапан в конфигурации одно трубный или двухтрубный.

Теплоноситель вводится в радиатор через инжекторную трубку-зонд и выводится через кольцевой канал вокруг зонда в корпусе узла. Для оптимального распределения теплоносителя по радиатору и максимальной теплоотдачи радиатора длина зонда должна составлять 1/2 или 2/3 длины радиатора. Терморегулирующий вентиль установлен на обратном канале. Подающий канал управляется термостатическим клапаном с ручной регулировкой на который возможно установить термостатическую головку с резьбой М30х1.5 (в комплект не входит).

При таком подключении радиаторов достигается равномерный прогрев, но теплоотдача по сравнению с односторонней схемой "сверху-вниз" уменьшается примерно на 10-15% для биметаллических радиаторов и 5-7% для алюминиевых.
